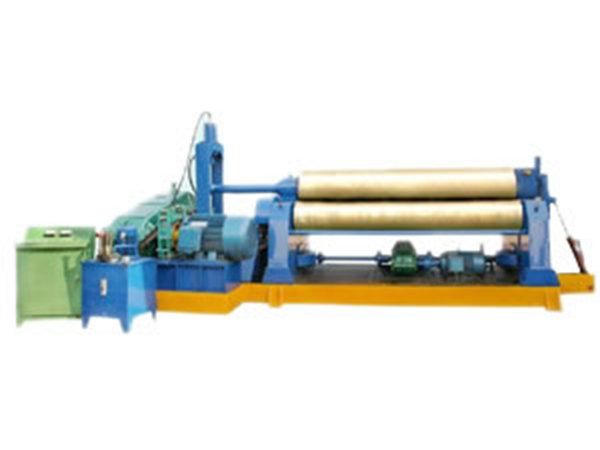

آلة لف اللوح

هذا منتج يوقف لتزويد و لم يعد للبيع .

  • آلة لف اللوح
  • آلة لف اللوح
  • آلة لف اللوح
  • آلة لف اللوح

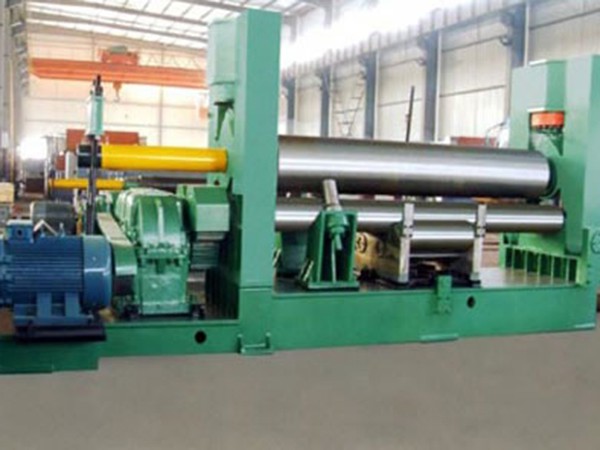

خصائص W11 للآلة الميكانيكية الثلاثية الأسطوانات المتماثة للف اللوحات

  • لقد تم تصميم الآلة الميكانيكية الثلاثية الأسطوانات المتماثة للف اللوحات على شكل بنية مكونة من ثلاث أسطوانات متناظرة..
  • مع انتقال لولب عمود السحب، والبندقة واللولب الحلزوني الشكل – أو الدودة- تتحرك الأسطوانة العليا أفقيا وسط الأسطوانتين السفليين.
  • إن الأسطوانتين السفليين تدوران، ويمكنهما أن توفرا عزم دوران لأدوات اللوحة عبر مخرجات دولاب تخفيض السرعة ودولاب الأسطوانتين السفليين.
  • إن آلة لف اللوحات هذه لديها بنية مدمجة ، وسهلة التشغيل والصيانة.
معلمات W11 للآلة الميكانيكية الثلاثية الأسطوانات المتماثة للف اللوحات
المواصفات الحد الأقصى لسمك اللوحة الملفوفة الحد الأقصى لعرض اللوحة الملفوفة حدود مرونة الصفائح المعدنية سرعة اللف الحد الأدنى للتحميل الكامل لقطر اللوح الملفوف قطر رأس العمود قطر قاعدة العمود متوسط المسافة فيما بين أسفل الأعمدة قوة المحرك الأساسية
mm mm mm m/min mm mm mm mm kw
W11-4×1500 4 1500 245 5 300 150 140 185 3
W11-6×1500 6 1500 245 5 380 160 140 220 4
W11-6×2000 6 2000 245 4.5 380 170 160 260 5.5
W11-6×3200 6 3200 245 4.5 380 220 180 280 7.5
W11-8×2000 8 2000 245 4.5 400 185 170 260 5.5
W11-8×2500 8 2500 245 4.5 550 240 180 280 7.5
W11-12×2000 12 2000 245 4.5 550 240 180 280 7.5
W11-12×2500 12 2500 245 4.5 600 260 220 320 11
W11-12×3000 12 3000 245 4 700 280 240 360 11
W11-16 × 2000 16 2000 245 4 600 260 220 320 7.5
W11-16 × 2500 16 2500 245 4 700 280 240 360 11
W11-16×3000 16 3000 245 4 850 340 260 430 15
W11-20×2000 20 2000 245 4 700 280 240 360 11
W11-20×2500 20 2500 245 4 850 340 260 430 15
W11-25×2000 25 2000 245 4 850 330 270 430 15
W11-25×2500 25 2500 245 4 900 370 270 480 22
W11-30×2500 30 2500 245 4 1200 420 360 550 30
W11-30×3000 30 3000 245 4 1200 450 390 600 37

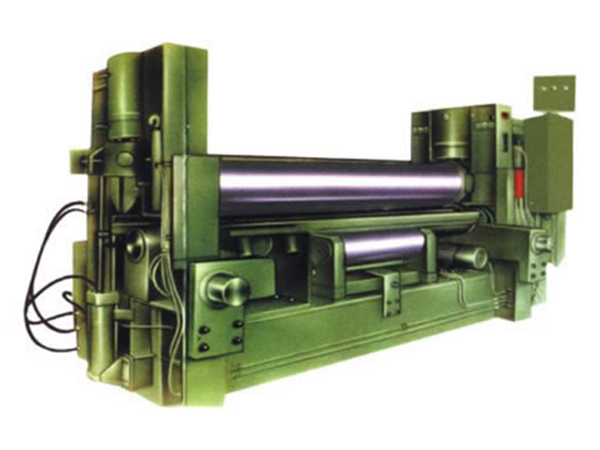

خصائص W11 للآلة الهيدروليكية الثلاثية الأسطوانات المتماثة للف اللوحات

  • لقد تم تصميم الآلة الهيدروليكية الثلاثية الأسطوانات المتماثة للف اللوحات على شكل بنية مكونة من ثلاث أسطوانات متماثلة الزيت الهيدروليكي، في الأسطوانة الهيدروليكية يدفع المكبس الذي يدفع بدوره الأسطوانة العليا أفقيا وسط الأسطوانتين السفليين.
  • إن الأسطوانتين السفليين تدوران، ويمكنهما أن توفرا عزم دوران لأدوات اللوحة عبر مخرجات دولاب تخفيض السرعة ودولاب الأسطوانتين السفليين.
  • إن آلة لف اللوحات هذه لديها بنية مدمجة ، وسهلة التشغيل والصيانة.
بارامترات W11 للآلة الهيدروليكية الثلاثية الأسطوانات المتماثة للف اللوحات
المواصفات الحد الأقصى لسمك اللوحة الملفوف الحد الأقصى لعرض اللوحة الملفوفة حدود مرونة الصفائح المعدنية سرعة اللف الحد الأدنى للتحميل الكامل لقطر اللوح الملفوف قطر رأس العمود قطر قاعدة العمود متوسط المسافة فيما بين أسفل الأعمدة قوة المحرك الأساسية قوة المكرك الهيدروليكية
mm mm mm m/min mm mm mm mm kw kw
W11Y-30×2000 30 2000 245 4 1200 360 290 480 22 7.5
W11Y-25×2500 25 2500 245 4 1200 370 300 480 22 7.5
W11Y-30×2500 30 2500 245 4 1200 420 360 550 30 11
W11Y-25×3000 25 3000 245 4 1200 430 370 550 30 11
W11Y-30×3000 30 3000 245 4 1200 450 390 600 30 11
W11Y-40×2500 40 2500 245 3.5 1400 500 400 600 37 15
W11Y-40×3000 40 3000 245 3.5 1600 540 440 600 45 18.5
W11Y-50×3000 50 3000 245 3.5 2000 580 480 750 55 22
W11Y-60×3000 60 3000 245 3.5 2400 660 560 800 75 30
W11Y-70×3000 70 3000 245 3.5 2800 710 620 850 90 37
W11Y-80×3000 80 3000 245 3.5 3200 770 680 900 90 37
W11Y-90×3000 90 3000 245 3.5 3600 820 730 950 110 45
W11Y-100×3000 100 3000 245 3.5 4000 860 770 1000 110 45
W11Y-110×3000 110 3000 245 3.5 4000 900 810 1080 132 55
W11Y-120×3000 120 3000 245 3.5 4800 950 860 1160 132 55

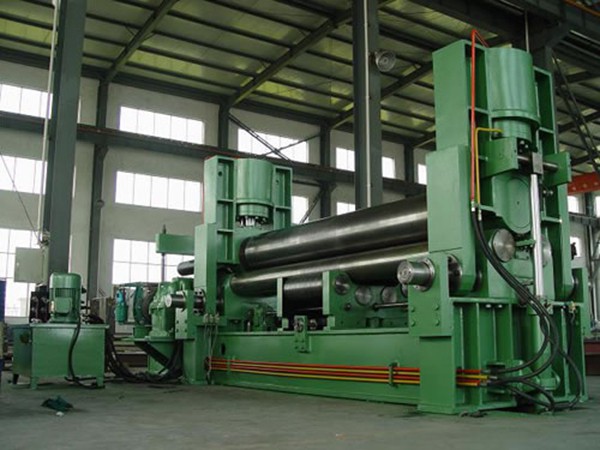

خصائص مجموعة W11S الأسطوانة العليا الشاملة لآلة لف اللوحات

  • بعد تحديديكم لطول الشفة بكل حرية، يمكن للأسطوانة العليا أن تضغط مباشرة على حواشي المواد للفها – ليها-. فآلة لف اللوحات هذه تتوفر على دقة عالية للف.
  • إن الأسطوانة العليا الشاملة لآلة لف اللوحات يعتمد التحكم بتقنية NC لضمان الكفاءة العالية في الإنتاج والسهولة في الاستعماال.
  • إن الأسطوانة العليا التي تبدو كما الطبل، والأسطوانات السفلى التي نقلت الأسطوانات أدناه، يمكنها أن تعالج الأوراق والألواح السميكة داخل المنتوجات التي تريدها، وذلك عبر الانحناء المستمر.
  • بما أن الأسطوانتين الدنيين مثبتتين، و الأسطوانة العليا فقط هي التي تتحرك من فوق إلى تحت، ومن اليسار إلى اليمين، فإن لوحات المواد لا تتحرك مع عمل الأسطوانات. لهذا فسلامة العاملين مضمونة.
  • إن آلتنا للف اللوحات تم تصميمها كوحدة كاملة، لهذا فهي مريحة ، إضافة إلى أن نقلها سهل. وهي أيضا لاحاجة لها إلى مسمار تثبيت.
  • ووفقا للإستعمالات المختلفة للوحات المواد، فآلتنا للف اللوحات يمكن أن توفرطرقا مختلفة للمراقبة. فتستعمل طريقة TNC في حالة كون المنتوجات المطلوبة متنوعة جدا وبكميات صغيرة. أما طريقة T&BNC فتستعمل عندما تكون المنتوجات المطلوبة غير متنوعة كثيرا وبكميات كبيرة جدا.
  • إن لوحات المواد يمكن أن تعالج داخل نوع O، نوع Uو نوع R المتعدد المراحل بواسطة آلتنا للف اللوحات. و إذا كانت آلة لف اللوحات مجهزة بجهاز الطبل المخروطي الشكل، يمكن أن تستخدم أيضا لمعالجة المواد داخل الطبل المخروطي الشكل.
معلمات الدقة العالية للأسطوانة الصغرى العليا الشاملة لآلة لف اللوحات
النموذج الحد الأقصى لسمك اللف – بالميلمتر- الحد الأقصى للسمك ما قبل اللف – بالميلمتر- الحد الأقصى لعرض اللوحة – بالميلمتر- قطر الأسطوانة العليا – بالميلمتر- قطر الأسطوانة السفلى – بالميلمتر- قوة المحرك الأساسية – بالكيلوواط-
لقيادة الهيدروليكي للعمود
W11SNC-12×2000 12 10 2000 250 145 4.5 4 1.1
W11SNC-14×2000 10 12 2000 250 145 5.5 4 1.1
W11SNC-15×2000 14 12 2000 250 150 5.5 4 1.1
W11SNC-16×2000 16 14 2000 255 150 7.5 4 1.1
W11SNC-16×2500 16 16 2500 300 165 15 4 1.1
W11SNC-17×2500 16 16 2500 300 180 15 5.5 1.5
W11SNC-18×3000 18 16 3000 350 180 15 5.5 1.5
W11SNC-20×2500 20 21 2500 330 180 15 5.5 1.5
W11SNC-20×3000 20 21 3000 375 200 18.5 5.5 2.2
W11SNC-25×2500 25 21 2500 380 220 22 5.5 2.2
W11SNC-25×3000 25 21 3000 425 235 30 7.5 2.2
W11SNC-25×3500 25 25 3500 440 235 30 7.5 2.2
W11SNC-25×6000 25 25 6000 630 300 45 7.5 2.2
W11SNC-30×2500 30 28 2500 410 235 30 7.5 4
W11SNC-30×3000 30 30 3000 450 250 37 7.5 4
W11SNC-32×3000 32 30 3000 480 260 37 7.5 4
W11SNC-35×2500 35 32 2500 460 260 37 11 4
W11SNC-35×3000 35 32 3000 510 275 45 11 4
W11SNC-40×2500 40 32 2500 500 275 45 11 4
معلمات الدقة العالية للأسطوانة الكبيرة والمتوسطة العليا الشاملة لآلة لف اللوحات
النموذج الحد الأقصى لسمك اللف – بالميلمتر- الحد الأقصى للسمك ما قبل اللف – بالميلمتر- الحد الأقصى لعرض اللوحة – بالميلمتر- قطر الأسطوانة العليا – بالميلمتر- قطر الأسطوانة السفلى – بالميلمتر- قوة المحرك الأساسية – بالكيلوواط
لقيادة الهيدروليكي للعمود
W11SNC-40×3000 40 50 4000 750 420 90 15 5.5
W11SNC-40×4000 40 55 5000 820 440 90 15 5.5
W11SNC-45×3000 45 55 3000 650 380 75 22 5.5
W11SNC-45×4000 45 60 4000 780 440 90 22 5.5
W11SNC-50×3000 50 60 4000 810 460 90 22 5.5
W11SNC-50×4000 50 65 3000 710 420 75 22 5.5
W11SNC-55×4000 55 70 4000 840 480 110 22 7.5
W11SNC-55×5000 55 70 3000 740 440 90 22 7.5
W11SNC-60×3000 60 75 3000 770 460 90 22 7.5
W11SNC-60×4000 60 85 4000 900 520 110 22 7.5
W11SNC-65×4000 65 85 3000 800 480 110 22 7.5
W11SNC-70×3000 70 95 3000 860 480 110 22 7.5
W11SNC-70×4000 70 100 4000 940 560 132 22 7.5
W11SNC-75×3000 75 110 4000 990 600 160 22 7.5
W11SNC-80×3000 80 120 3000 900 580 160 22 7.5
W11SNC-80×4000 80 130 3000 960 600 160 22 7.5
W11SNC-85×3000 85 140 3000 1080 650 2x90 22 7.5
معلمات الدقة العالية للأسطوانة الكبيرة والمتوسطة العليا الشاملة لآلة لف اللوحات
النموذج الحد الأقصى لسمك اللف – بالميلمتر- الحد الأقصى للسمك ما قبل اللف – بالميلمتر الحد الأقصى لعرض اللوحة – بالميلمتر- قطر الأسطوانة العليا – بالميلمتر- قطر الأسطوانة السفلى – بالميلمتر قوة المحرك الأساسية – بالكيلوواط
لقيادة الهيدروليكي للعمود
W11SNC-100×4000 100 100 4000 940 560 132 22 5.5
W11SNC-110×4000 110 110 4000 990 600 160 22 5.5
W11SNC-120×3000 120 120 3000 900 580 160 22 5.5
W11SNC-130×3000 130 130 3000 960 600 160 22 7.5
W11SNC-150×3000 150 150 3000 1080 650 2x90 22 7.5
W11SNC-160×4000 160 160 4000 1260 670 2x90 22 7.5
